Плоттерная резка в полиграфии

Дата публикации: 28.09.2025

Плоттерная резка — это высокоточная технология автоматического вырезания контуров из различных рулонных или листовых материалов, таких как пленка, бумага, ткань, картон, при помощи режущего плоттера, управляемого компьютерной программой. Этот процесс позволяет создавать аппликации, наклейки, трафареты или другие изделия, обеспечивая идеальную точность и воспроизводимость даже самых сложных форм. Технология нашла применение в рекламной индустрии, полиграфии, текстильном производстве, став незаменимым инструментом для быстрого изготовления персонализированной продукции.

Содержание:

Что такое плоттерная резка
Ключевые операции: вырезка, надсечка и перфорация
Плоттерная резка по контуру и ее отличия
От ручной вырезки до цифровой автоматизации
Рулонные и планшетные плоттеры
Выбор материала: от виниловой пленки до текстиля
Производственный процесс
Постпечатная обработка
Области применения и экономическая эффективность

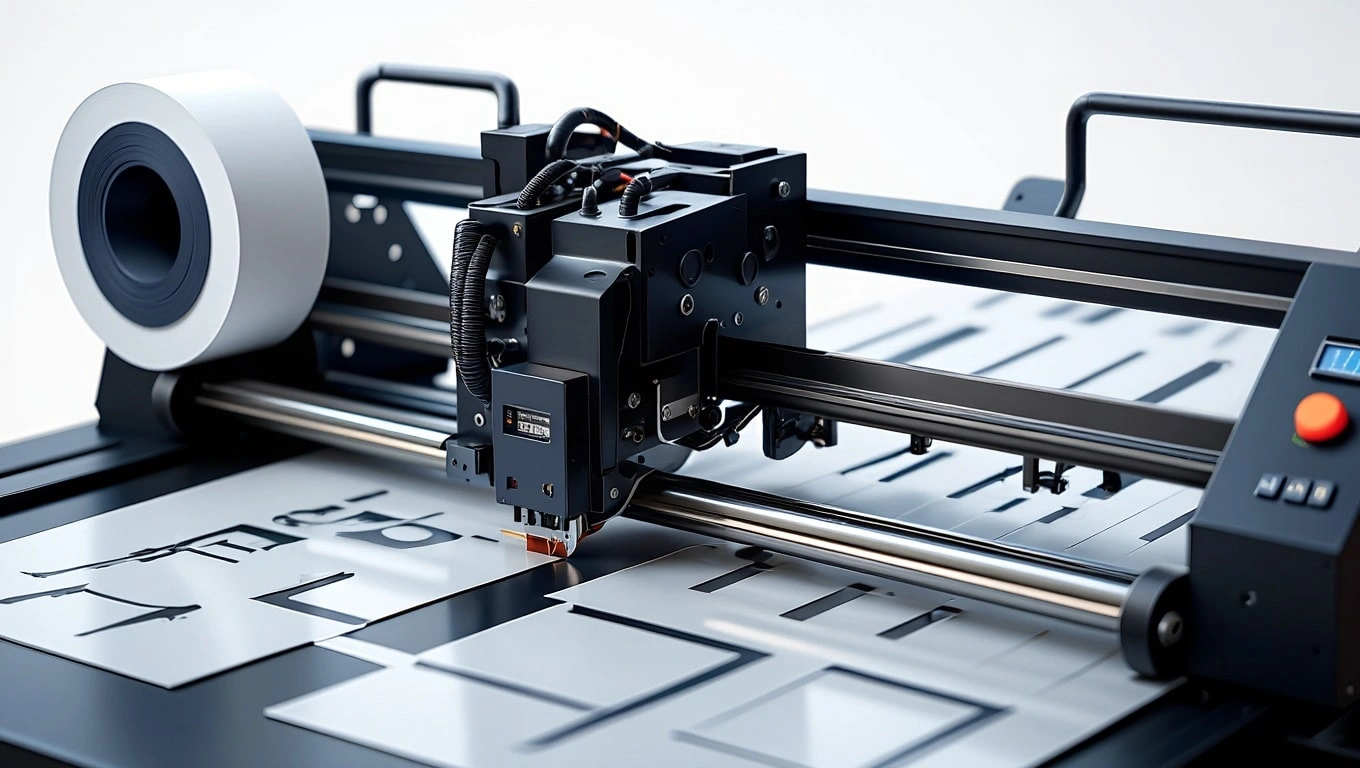

Что такое плоттерная резка и в чем ее суть

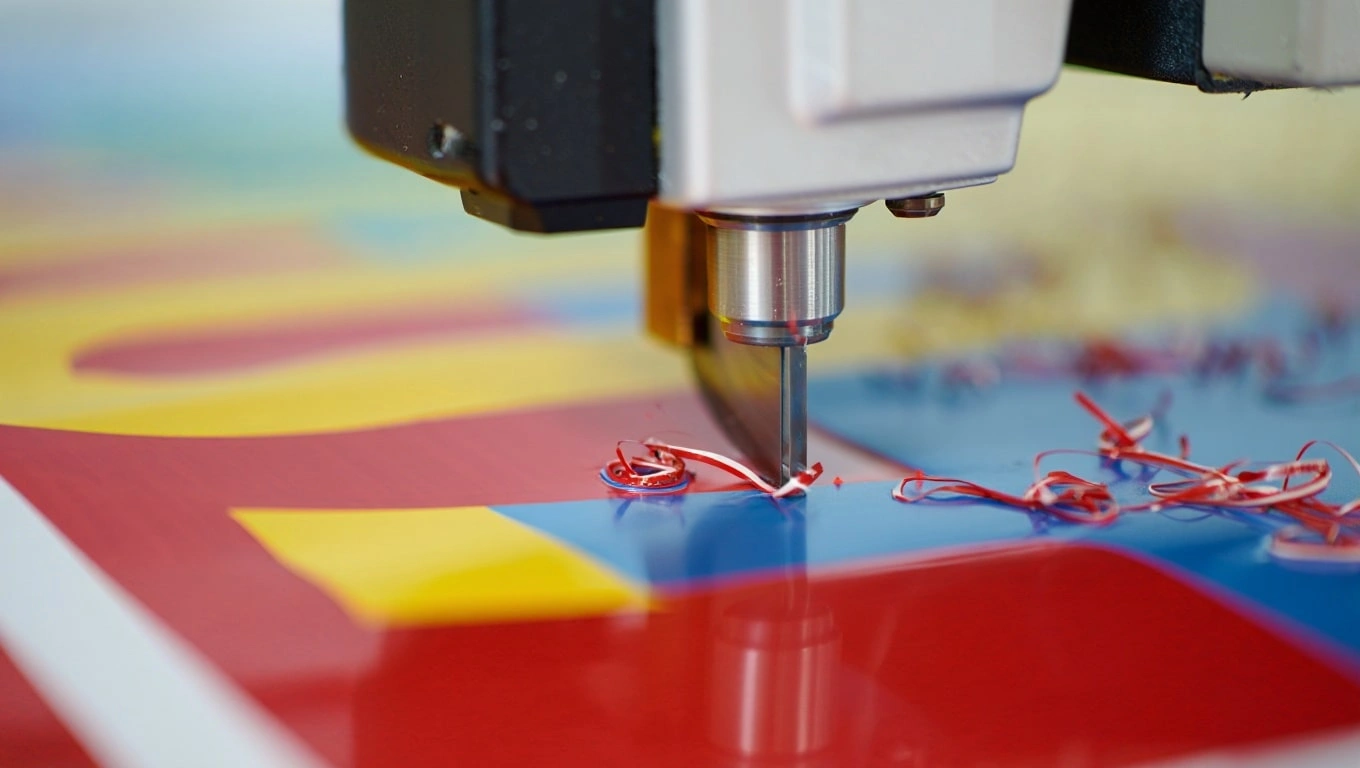

Это метод механического раскроя материалов по заранее подготовленному векторному макету, позволяющий создавать фигурные аппликации, наклейки, трафареты с идеальной точностью, без термического воздействия на материал. В основе процесса лежит точное движение режущей головки, оснащенной ножом, которая следует по заданному компьютером контуру. Благодаря этому, технология обеспечивает чистые аккуратные срезы, что критически важно для создания высококачественных изделий. Весь процесс, от создания макета до самой резки, полностью автоматизирован, контролируется программным обеспечением. Хотя термин «плоттерная резка» широко распространен, технически более точное название — «резка каттером», от английского слова cutter (резчик), поскольку устройство не рисует, а вырезает изображение по контуру. Исторически «плоттер» (от греческого γράφω — «пишу, рисую») обозначал графопостроитель — устройство для автоматического рисования, в котором использовалось перо. Со временем, когда в печатающих плоттерах перо было заменено ножом, название «плоттер» закрепилось и за режущими устройствами. Несмотря на эту техническую неточность, в Беларуси и других странах устоялось именно название «плоттерная резка». Понимание этой разницы имеет значение, так как оно позволяет точно оперировать профессиональными терминами при взаимодействии с поставщиками и экспертами в области полиграфии. Это знание демонстрирует глубокое понимание технологических нюансов, помогает избежать недопониманий, которые могут возникнуть из-за смешения понятий.

Ключевые операции: вырезка, надсечка и перфорация

Плоттер способен выполнять несколько ключевых операций, определяющих тип конечного продукта. Основные из них — это сквозная резка (вырубка), надсечка (рицовка), перфорация. Вырубка (или штанцевание) представляет собой полное прорезывание материала насквозь. Эта операция применяется для создания изделий, которые нужно полностью отделить от основного листа, например, фигурных визиток или открыток. Надсечка, или рицовка, — это частичное прорезание материала, когда нож прорезает только верхний слой (например, пленку), оставляя подложку целой. Этот метод используется для производства наклеек и стикеров, которые впоследствии легко отделяются от листа-основы. Наконец, перфорация создает серию небольших отверстий по контуру, облегчая отрыв изделия. Различия в этих операциях позволяют создавать широкий спектр продукции, от простых аппликаций до сложных стикерпаков.

Плоттерная резка по контуру и ее отличия

Контурная, или по меткам, — это разновидность плоттерной резки, при которой плоттер вырезает уже напечатанное полноцветное изображение по заранее заданному контуру. Для этого на листе печатаются специальные оптические метки, которые плоттер считывает с помощью встроенного датчика позиционирования. Это позволяет аппарату точно совместить резку с изображением, обеспечивая безупречный результат. Данный метод широко используется для изготовления этикеток, наклеек, других элементов с полноцветной печатью. Следует различать контурную резку от простой плоттерной резки, которая часто применяется для вырезания однотонных изображений, текста или логотипов из цветной пленки, без предварительной печати. Разница между этими двумя сценариями имеет большое значение для клиента, так как влияет на выбор материала (пленка для печати или однотонная виниловая пленка), сложность макета, а также итоговую стоимость заказа. Понимание этих нюансов позволяет точно сформулировать техническое задание.

От ручной вырезки до цифровой автоматизации

До появления режущих плоттеров, надписи и изображения для рекламы наносились вручную краской или вырезались из самоклеящейся пленки с помощью простых резаков. Этот трудоемкий и «крайне неудобный» метод имел ряд недостатков: низкую скорость, высокую вероятность ошибки, невозможность воспроизведения сложных форм. Цифровой плоттер совершил революцию в этой области, автоматизировав весь процесс. Основная причина этого скачка заключается в развитии компьютерного программного обеспечения. Возможность создания макета в векторном формате на компьютере и последующая передача этого файла на плоттер устранила необходимость в ручном труде на этапе резки. Это привело к многократному увеличению скорости и точности производства, сделав плоттерную резку доступной, масштабируемой. То, что раньше требовало часов кропотливого ручного труда, теперь выполняется за несколько минут.

Рулонные и планшетные плоттеры

Выбор режущего плоттера определяется его типом (рулонный или планшетный), который, в свою очередь, зависит от размеров, жесткости обрабатываемого материала, а также от требуемой производительности. Понимание технических параметров, таких как давление ножа, скорость резки, позволяет выбрать оборудование, оптимально подходящее для конкретных задач. Существует два основных вида режущих плоттеров, различающихся по способу подачи материала. Рулонные (барабанные) плоттеры работают с рулонными материалами, ограничены только по ширине (обычно от 0.5 до 2.6 м), но не по длине. Благодаря своей компактности, они являются востребованны для потокового производства наружной рекламы, наклеек и других изделий из рулонных пленок. В отличие от них, планшетные (плоские) плоттеры представляют собой большой стол, на котором закрепляется листовой материал. Этот тип плоттеров обеспечивает высочайшую точность резки, способен работать с жесткими толстыми материалами, такими как пенокартон, ПВХ и даже тонкие металлы, с толщиной до 50-80 мм. Выбор между этими типами плоттеров обусловлен компромиссом между универсальностью и эффективностью. Планшетные модели, благодаря неподвижности материала, исключают смещения, обеспечивают более точный рез. Однако их большие габариты и сложность подачи материала ограничивают их применение в основном для крупного производства. Рулонные плоттеры, будучи более компактными, подходят для стандартных задач, таких как резка виниловой пленки, где основным материалом является рулонный носитель.

Выбор материала: от виниловой пленки до текстиля

Эта технология универсальна, она позволяет работать с более чем 50 видами материалов, включая различные виды самоклеящихся пленок, картон, бумагу, винил, кожу, ткань, вспененные материалы, даже тонкий пластик. Эта универсальность достигается благодаря наличию различных типов ножей (флюгерный, осциллирующий, тангенциальный) и возможности регулировки давления.

К наиболее распространенным материалам для плоттерной резки относятся виниловая пленка для наружной рекламы, бумага или картон для создания открыток, упаковки, а также термотрансферные пленки для работы с текстилем. Особое место занимает виниловая пленка Oracal 641, которая считается отраслевым стандартом.

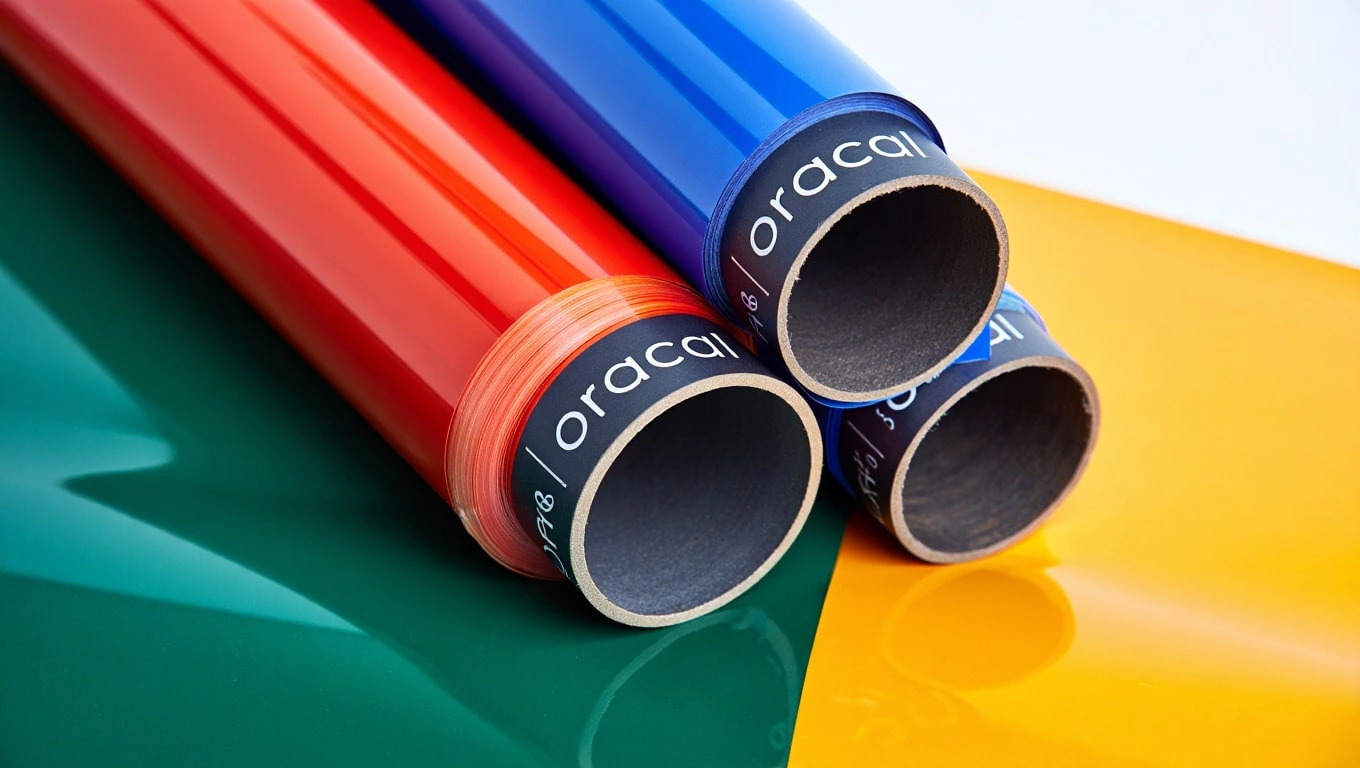

Пленка Oracal 641

Пленка Oracal 641 является отраслевым стандартом для плоттерной резки благодаря своей высокой износоустойчивости, широкой цветовой палитре, стабильности, легкости в обработке, что делает подходящей для наружной и интерьерной рекламы. Эта немецкая полихлорвиниловая пленка обладает уникальными эксплуатационными характеристиками: она устойчива к воздействию ультрафиолетовых лучей, перепадам температур (от -40°C до +80°C), влаге, что обеспечивает срок службы готовых изделий на наружных объектах до 3-7 лет. Популярность пленки Oracal 641 обусловлена ее надежностью, предсказуемостью. Она выпускается в глянцевых или матовых цветах (около 60 оттенков каждого типа), что позволяет воплощать любые задумки без необходимости полноцветной печати.

Производственный процесс

Процесс плоттерной резки состоит из трех ключевых этапов: подготовка файла в векторном формате, непосредственно механическая резка на плоттере и, наконец, постпечатная обработка, включающая выборку и нанесение монтажной пленки для переноса изображения.

Макет

Правильный макет — это векторный файл в масштабе 1:1, где все шрифты переведены в кривые, а контуры резки являются замкнутыми линиями, что позволяет избежать ошибок при производстве. Ключевым требованием является использование векторного формата (.AI, .CDR, .EPS), поскольку только он позволяет плоттеру точно следовать заданным линиям. Важно также переводить все надписи в кривые, так как типография может не иметь нужного шрифта, что приведет к ошибкам в макете.

Совет от студии «Бонапарт»

Правильно подготовленный макет — это как точный чертеж для архитектора. Выбирая векторный формат, вы даете плоттеру четкие инструкции, что гарантирует идеальное качество реза и экономит ваше время и деньги на доработке файла. Мы не можем превратить размытую фотографию в четкий контур для резки, но можем с легкостью масштабировать векторный файл без потери качества.

Отсутствие замкнутых контуров, наложение линий, лишние узлы или использование растровых изображений являются наиболее распространенными ошибками, которые могут привести к срыву сроков, увеличению стоимости заказа. Компьютерная программа для плоттера не сможет распознать незамкнутые линии, не сможет корректно выполнить резку. Это требует ручной доработки макета, которая оплачивается отдельно и занимает дополнительное время. Таким образом, качество конечного продукта во многом зависит от квалификации дизайнера на начальном этапе.

Постпечатная обработка

После завершения резки начинается этап постпечатной обработки. Выборка — это трудоемкий ручной процесс удаления лишних элементов пленки («облоя») с подложки. Этот этап требует аккуратности и внимания, особенно при работе с мелкими сложными деталями, выполняется с помощью специальных инструментов, таких как пинцет или крючок. Стоимость выборки обычно рассчитывается отдельно от стоимости услуги, зависит от сложности макета и объема ручного труда.

После выборки на готовое изображение наносится монтажная пленка. Это специальный клейкий материал с более слабым адгезионным слоем, чем у основной пленки. Ее назначение — объединить все вырезанные элементы в одну аппликацию, что позволяет перенести их на целевую поверхность ровно и без деформации. Монтажная пленка — это технологическое решение, которое обеспечивает целостность сложной аппликации и значительно упрощает ее монтаж, особенно при работе с крупными поверхностями, такими как витрины или автомобили.

Области применения и экономическая эффективность

Плоттерная резка является эффективным инструментом для малого и среднего бизнеса, позволяя создавать персонализированные рекламные материалы, от вывесок и витрин до наклеек для автомобилей, с высокой точностью.

Универсальность плоттерной резки обусловлена ее способностью работать с широким спектром материалов, что позволяет применять ее в различных отраслях. В сфере рекламы и полиграфии технология используется для изготовления наружной или интерьерной рекламы, такой как вывески, баннеры, оформление витрин, фасадов. Также технология используется для производства наклеек или стикеров для брендирования автомобилей, упаковки, сувенирной продукции, а также трафаретов для декоративных работ, покраски. Благодаря высокой точности и возможности персонализации, плоттерная резка помогает бизнесу выделиться на рынке, повысить узнаваемость бренда и увеличить продажи.

Стоимость плоттерной резки формируется из нескольких факторов, включая сложность макета, тип материала, объем тиража, необходимость в дополнительных услугах. Основные ценообразующие факторы:

Сложность резки: Цена может рассчитываться исходя из длины реза или сложности элементов. Чем мельче и сложнее детали, тем выше стоимость.
Тираж: Цена за единицу продукции снижается при увеличении объема заказа.
Тип материала: Стоимость зависит от вида пленки или бумаги, так как разные материалы требуют разных настроек, могут иметь разную себестоимость.
Дополнительные услуги: Выборка (удаление облоя), нанесение монтажной пленки — это ручные операции, которые оплачиваются отдельно и могут значительно увеличить итоговую цену.

Фактор	Описание	Практический совет для экономии
Объем заказа	Количество изделий в тираже. Чем больше тираж, тем ниже цена за единицу.	Заказывайте реже, но в больших объемах (например, ежеквартально, а не ежемесячно).
Сложность макета	Детализация и размер вырезаемых элементов.	Увеличивайте размер элементов, избегайте острых углов, избыточных узлов в макете.
Дополнительные услуги	Выборка, нанесение монтажной пленки, ламинирование. Оплачиваются отдельно и могут составлять существенную часть бюджета.	Уточняйте, какие услуги включены в базовую стоимость, оценивайте, насколько они вам необходимы.

Совет от студии «Бонапарт»

Для оптимизации затрат, всегда обращайте внимание на ширину материала, с которым работает ваш подрядчик. Оптимизация макета под стандартную ширину рулона позволяет избежать большого количества отходов, что может сэкономить до 20% от стоимости заказа.

Плоттерная резка сегодня — это зрелая, но всё ещё развивающаяся технология, которая стала незаменимым инструментом в полиграфии или рекламе благодаря точности, экономической эффективности для широкого спектра задач.

Универсальность плоттеров в работе с материалами, развитие гибридных моделей, которые могут и печатать, и резать, указывают на главные векторы развития технологии. Технологии будут продолжать проникать в новые ниши, от производства уникальной упаковки до создания элементов в дизайне интерьеров, укрепляя свои позиции на рынке. Это делает плоттерную резку не только актуальной, но и перспективной технологией для любого бизнеса, стремящегося к инновациям, росту.
